A 500kVA sausas transformatoriustapo vienu iš plačiausiai naudojamų elektros energijos paskirstymo sprendimų komerciniuose pastatuose, pramoniniuose objektuose, atsinaujinančios energijos sistemose, sveikatos priežiūros įstaigose ir duomenų centruose. Skirtingai nuo alyvos pripildytų transformatorių, sausojo tipo transformatoriai užtikrina didesnį saugumą, mažesnius priežiūros reikalavimus ir ekologišką veikimą.
Šiame išsamiame vadove nagrinėjama viskas, ką pirkėjai turi žinoti apie 500 kVA sausuosius transformatorius, įskaitant darbo principus, technines specifikacijas, pranašumus, įrengimo svarstymus, pritaikymą pramonėje, priežiūros praktiką ir pirkimo rekomendacijas. Nesvarbu, ar planuojate naują elektros projektą, ar atnaujinate esamą sistemą, šis straipsnis padės priimti pagrįstus sprendimus.

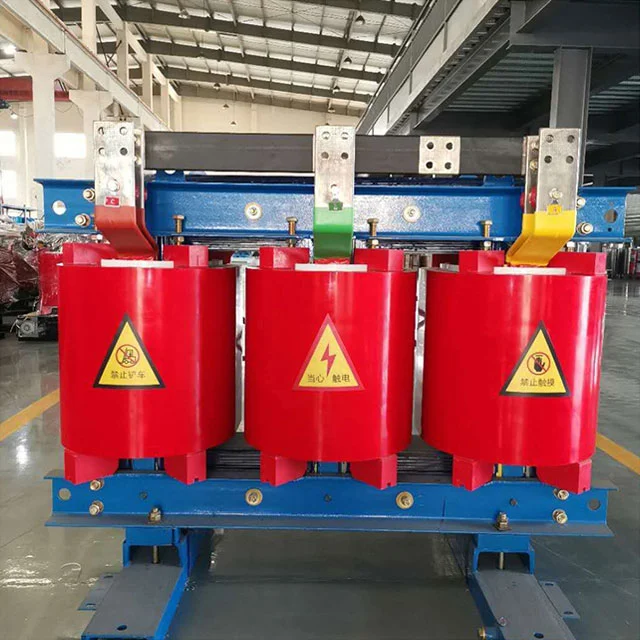

Kas yra 500 kVA sausas transformatorius?
500 kVA sausas transformatorius yra vidutinio galingumo elektros transformatorius, skirtas perduoti elektros energiją tarp grandinių per elektromagnetinę indukciją, nenaudojant izoliacinės alyvos kaip aušinimo terpės.
Vietoj alyvos, sausieji transformatoriai naudoja oro cirkuliaciją ir specializuotas izoliacijos sistemas, kad išsklaido darbo metu susidariusią šilumą. Apvijos paprastai izoliuojamos naudojant aukštos kokybės epoksidinę dervą arba vakuuminiu slėgiu impregnuotas medžiagas.
500 kVA reitingas rodo, kad transformatorius gali atlaikyti iki 500 kilovoltų amperų tariamas galias, todėl tinka vidutinio dydžio pramoniniams ir komerciniams objektams.
| Parametras |
Tipinė vertė |
| Talpa |
500kVA |
| Dažnis |
50 Hz / 60 Hz |
| Aušinimo būdas |
AN / AF |
| Izoliacijos klasė |
F/H |
| Apsaugos lygis |
IP20-IP54 |
Kaip veikia 500 kVA sausas transformatorius?
Veikimo principas pagrįstas elektromagnetine indukcija. Elektros energija patenka į pirminę apviją, sukuriant magnetinį srautą transformatoriaus šerdyje. Šis magnetinis laukas indukuoja įtampą antrinėje apvijoje, leidžiančią perduoti energiją įvairiais įtampos lygiais.
Transformatoriaus šerdis paprastai gaminama naudojant aukštos kokybės silicio plieno sluoksnius, siekiant sumažinti energijos nuostolius ir padidinti efektyvumą.
Sauso tipo transformatoriai remiasi natūraliomis arba priverstinio oro aušinimo sistemomis. Apvijų generuojama šiluma išsklaido tiesiai į supančią aplinką, todėl nebereikia alyvos rezervuarų ir su tuo susijusių priežiūros darbų.
Tipinės techninės specifikacijos
Specifikacijos skiriasi priklausomai nuo projekto reikalavimų, vietinių standartų ir diegimo aplinkos.
| Funkcija |
Tipinė specifikacija |
| Pirminė įtampa |
11kV / 10kV / 13,8kV |
| Antrinė įtampa |
400V / 415V / 480V |
| Efektyvumas |
daugiau nei 98 proc. |
| Temperatūros kilimas |
80–100 tūkst |
| Triukšmo lygis |
Mažo triukšmo dizainas |
Pagrindiniai sauso tipo transformatorių pranašumai
Padidintas saugumas
Vienas iš svarbiausių privalumų yra priešgaisrinė sauga. Kadangi alyva nenaudojama, praktiškai nėra alyvos nutekėjimo, užsidegimo ar aplinkos užteršimo pavojaus.
Minimali priežiūra
- Nereikia atlikti alyvos bandymo
- Jokių alyvos keitimo išlaidų
- Sumažinti techninės priežiūros grafikai
- Mažesnės veiklos sąnaudos
Draugiškas aplinkai
Sausieji transformatoriai pašalina dirvožemio ar požeminio vandens užteršimo galimybę dėl izoliacinės alyvos nuotėkio.
Kompaktiškas montavimas
Daugelis įrenginių teikia pirmenybę sausiesiems transformatoriams, nes juos galima montuoti arčiau apkrovos centrų, todėl sumažėja kabelių sąnaudos ir perdavimo nuostoliai.
Puikus Atsparumas Drėgmei
Šiuolaikinės lietinės dervos technologijos užtikrina didelį atsparumą drėgmei, dulkėms ir pramoniniams teršalams.
Įprastos pramonės programos
500 kVA sausųjų transformatorių universalumas leidžia juos naudoti daugelyje sektorių.
| Pramonė |
Taikymas |
| Komerciniai pastatai |
Energijos paskirstymo sistemos |
| Gamybos gamyklos |
Gamybos įrangos tiekimas |
| Ligoninės |
Kritinės galios palaikymas |
| Duomenų centrai |
Patikimas energijos paskirstymas |
| Atsinaujinanti energija |
Saulės ir vėjo integracija |
| Oro uostai |
Infrastruktūros elektros energijos sistemos |
Sausas transformatorius ir alyva užpildytas transformatorius
| faktorius |
Sausas transformatorius |
Alyvos pripildytas transformatorius |
| Gaisro pavojus |
Labai žemas |
Aukštesnis |
| Priežiūra |
Žemas |
Vidutinis |
| Poveikis aplinkai |
Puikiai |
Galimas nutekėjimo pavojus |
| Instaliacija viduje |
Idealus |
Ribotas |
| Pradinė kaina |
Aukštesnis |
Žemesnis |
Nors pradinė pirkimo kaina gali būti didesnė, dėl ilgalaikės eksploatacijos taupymo sausieji transformatoriai dažnai tampa ekonomiška investicija.
Kaip pasirinkti tinkamą 500 kVA sausąjį transformatorių
Norint pasirinkti tinkamą transformatorių, reikia įvertinti daugybę techninių ir eksploatacinių veiksnių.
- Įėjimo ir išėjimo įtampos reikalavimai
- Apkrovos profilis ir ateities plėtros planai
- Aplinkos temperatūros sąlygos
- Montavimo vieta
- Reikalingas apsaugos lygis
- Harmoninių iškraipymų lygiai
- Energijos vartojimo efektyvumo tikslai
- Vietos elektros taisyklės
Darbas su patyrusiais gamintojais padeda užtikrinti tinkamą pritaikymą ir atitiktį projekto specifikacijoms.
Diegimo geriausia praktika
Tinkamas montavimas labai paveikia transformatoriaus patikimumą ir tarnavimo laiką.
- Užtikrinkite pakankamą vėdinimo erdvę
- Išlaikykite gamintojo rekomenduojamus tarpus
- Įdiekite temperatūros stebėjimo sistemas
- Pateikite veiksmingą įžeminimą
- Apsaugokite nuo per didelio dulkių susikaupimo
- Prieš įjungdami, patikrinkite elektros jungtis
Norint patvirtinti pasirengimą eksploatuoti, reikia reguliariai atlikti paleidimo bandymus.
Priežiūros ir patikros vadovas
Nors sausiesiems transformatoriams reikia mažiau priežiūros nei alyva užpildytiems įrenginiams, įprastiniai patikrinimai išlieka būtini.
Mėnesinė apžiūra
- Vizualinės būklės įvertinimas
- Patikrinkite ventiliacijos kelius
- Stebėkite darbinę temperatūrą
- Patikrinkite elektros jungtis
Kasmetinė apžiūra
- Termovizinė analizė
- Izoliacijos atsparumo bandymas
- Vidinių komponentų valymas
- Gnybtų sukimo momento patikra
Profilaktinė priežiūra gali žymiai sumažinti netikėtas prastovos laiką ir pailginti tarnavimo laiką.
Sąnaudų faktoriai ir IG analizė
Transformatoriaus kainai įtakos turi keli veiksniai:
- Pagrindinės medžiagos kokybė
- Varinės arba aliuminio apvijos
- Izoliacijos technologija
- Efektyvumo reitingai
- Apsauginio gaubto reikalavimai
- Tinkinimo lygis
- Sertifikavimo standartai
Nors išankstinės išlaidos skiriasi, energijos vartojimo efektyvumo pagerinimas ir sumažintos priežiūros išlaidos dažnai duoda patrauklią ilgalaikę grąžą.
Ateities transformatorių technologijos tendencijos
Transformatorių pramonė toliau vystosi kartu su išmaniųjų tinklų plėtra ir atsinaujinančios energijos plėtra.
- Skaitmeninio stebėjimo integravimas
- Diagnostika su IoT
- Nuotolinis būklės stebėjimas
- Didesnio efektyvumo magnetinės medžiagos
- Pažangios šilumos valdymo sistemos
- Išmaniosios nuspėjamosios priežiūros platformos
Šios naujovės padeda operatoriams pasiekti didesnį patikimumą, didesnį efektyvumą ir mažesnes gyvavimo ciklo išlaidas.
Dažnai užduodami klausimai
1 klausimas: kokia yra numatoma 500 kVA sauso transformatoriaus eksploatavimo trukmė?
Tinkamai prižiūrimas sausas transformatorius normaliomis sąlygomis gali patikimai veikti nuo 25 iki 35 metų ar ilgiau.
2 klausimas: Ar 500 kVA sausą transformatorių galima įrengti patalpose?
Taip. Sausi transformatoriai yra specialiai sukurti vidaus instaliacijai, kur saugumas ir aplinkos apsauga yra prioritetas.
3 klausimas: ar sausas transformatorius tinka atsinaujinančios energijos projektams?
absoliučiai. Daugelis saulės ir vėjo energijos įrenginių naudoja sausojo tipo transformatorius dėl jų saugumo, efektyvumo ir mažų priežiūros reikalavimų.
4 klausimas: kaip dažnai reikia atlikti techninę priežiūrą?
Įprasti vizualiniai patikrinimai turėtų būti atliekami kas mėnesį, o išsamūs bandymai paprastai rekomenduojami kasmet.
5 klausimas: kokie yra pagrindiniai pranašumai, palyginti su alyvos pripildytais transformatoriais?
Pagrindiniai pranašumai yra geresnė priešgaisrinė sauga, mažesnė priežiūra, ekologiškumas ir lengvesnis montavimas patalpose.
6 klausimas: ar sausieji transformatoriai gali atlaikyti atšiaurią aplinką?
Šiuolaikinės lietinės dervos konstrukcijos užtikrina puikų atsparumą drėgmei, dulkėms ir pramoniniams teršalams, kai tinkamai nurodyta.
Išvada
500 kVA sausas transformatorius yra idealus saugos, efektyvumo, patikimumo ir aplinkosauginio atsakingumo balansas. Pramonėms vis labiau teikiant pirmenybę veiklos tęstinumui ir tvariai infrastruktūrai, sausojo tipo transformatoriai ir toliau populiarėja prekybos, pramonės, sveikatos priežiūros ir atsinaujinančios energijos sektoriuose.
Suprasdami technines specifikacijas, įrengimo reikalavimus, techninės priežiūros praktiką ir taikymo scenarijus, sprendimus priimantys asmenys gali maksimaliai padidinti savo investicijų į transformatorių vertę ir užtikrinti patikimą energijos paskirstymą ateinantiems metams.
Organizacijoms, ieškančioms aukštos kokybės transformatorių sprendimų,Shanghai Industrial Transformer Co., Ltd. teikia profesionalią inžinerinę pagalbą, pritaikytą transformatorių gamybą ir patikimas energijos paskirstymo technologijas, pritaikytas įvairiems pramonės poreikiams.
Susisiekite su mumisŠiandien aptarkite savo projekto reikalavimus ir atraskite tinkamiausią 500 kVA sausojo transformatoriaus sprendimą jūsų įrenginiui.
