Svarbus elektros sistemų komponentas,sausieji transformatoriaiyra plačiai naudojami komercinėse, gyvenamosiose ir pramoninėse patalpose. Sausiems transformatoriams nereikia izoliacinės alyvos, kad būtų galima aušinti jų dalis, kaip tai daro alyva užpildytiems transformatoriams. Siekdami užtikrinti saugų ir efektyvų veikimą, jie naudojasi alternatyviais šilumos išsklaidymo būdais. Čia nagrinėjame sausų transformatorių šilumos išsklaidymo valdymą.
1. Oro aušinimo mechanizmas
Pagrindinis šilumos išsklaidymo būdas sausose transformatoriuose yra oro aušinimas. Transformatoriaus apvijos ir šerdis yra suprojektuoti su medžiagomis ir konstrukcijomis, leidžiančiomis natūralų orą laisvai tekėti aplink juos. Šis oras sugeria veikimo metu susidariusią šilumą ir atitraukia ją, išlaikant optimalią temperatūrą transformatoriuje.
a. Natūrali vėdinimas
Daugeliu atvejų sausos transformatoriai dedami į vėdinamus gaubtus arba atviras vietas, kur natūralus oro srautas palengvina šilumos išsisklaidymą. Transformatoriaus dizainas dažnai apima angas ar kanalus, kurie maksimaliai padidina oro poveikį.
b. Priverstinis oro aušinimas
Didesnėms arba didelės talpossausieji transformatoriai, gali būti naudojamas priverstinis oro aušinimas. Ventiliatoriai ar pūstuvai yra sumontuoti, kad oro srautas padidėtų aplink transformatoriaus komponentus, padidinant šilumos pašalinimą ir užtikrinant pastovų aušinimą esant didelėms apkrovoms.
2. Izoliacinės medžiagos
Sausose transformatoriuose naudojamos aukštos temperatūros izoliacinės medžiagos, tokios kaip epoksidinė derva arba liejama derva, kad apvijos būtų padengtos. Šios medžiagos yra puikūs šilumos laidininkai ir gali atlaikyti aukštą temperatūrą be degradavimo. Išskleidę šilumą nuo apvijų, jie užkerta kelią perkaitimui ir užtikrina transformatoriaus ilgaamžiškumą.
3. Šiluminis komponentų dizainas
Sausojo transformatoriaus šerdies ir ritės mazgas suprojektuotas taip, kad sumažintų šilumos susidarymą ir maksimaliai padidintų išsklaidymą. Laminuotos šerdys sumažina energijos nuostolius (žinomus kaip šerdies nuostoliai), kurie yra svarbus šilumos šaltinis. Be to, apvijos yra strategiškai išdėstytos, kad būtų užtikrintas geresnis oro srautas ir sumažintas karštųjų taškų skaičius.
4. Šildei atsparių dangų naudojimas
Sausų transformatorių apvijos dažnai padengiamos karščiui atspariais lakais arba dažais. Šios dangos ne tik suteikia izoliaciją, bet ir pagerina šilumos išsklaidymą, nes palengvina šilumos perdavimą aplinkiniam orui.
5. Išorinės aušinimo sistemos
Aplinkose, kur natūralaus arba priverstinio oro aušinimo nepakanka, galima naudoti papildomas išorines aušinimo sistemas. Tai yra oro kondicionavimo įrenginiai arba šilumokaičiai, reguliuojantys aplinkos temperatūrą aplink transformatorių, neleidžiantys perkaisti net ekstremaliomis sąlygomis.
Aušinimo sistemų pranašumai sausoms transformatoriams
- Aplinkos sauga: Sausos transformatoriai yra saugesni ir mažiau linkę nutekėti ar išsilieti alyvos, nes jie jo nenaudoja.
Sumažėjusi techninė priežiūra: Palyginti su naftos aušinimo, oro aušinimo sistemoms reikia mažiau priežiūros, o tai sumažina veiklos išlaidas.
Priešgaisrinė sauga: Gaisro pavojaus tikimybė gerokai sumažėja, kai nėra degios alyvos.
Apibendrinant
Sausuose transformatoriuose šilumai išsklaidyti naudojamas šiluminės konstrukcijos, aukščiausios kokybės izoliacinių medžiagų ir oro aušinimo mišinys. Šie sprendimai garantuoja efektyvų veikimą ir sumažina priežiūros poreikius bei neigiamą jų poveikį aplinkai. Žinant, kaip sausieji transformatoriai susidoroja su šiluma, išryškėja jų patikimumas ir pritaikymas įvairiose situacijose, ypač miesto ir pramoninėje aplinkoje, kur efektyvumas ir saugumas yra labai svarbūs.

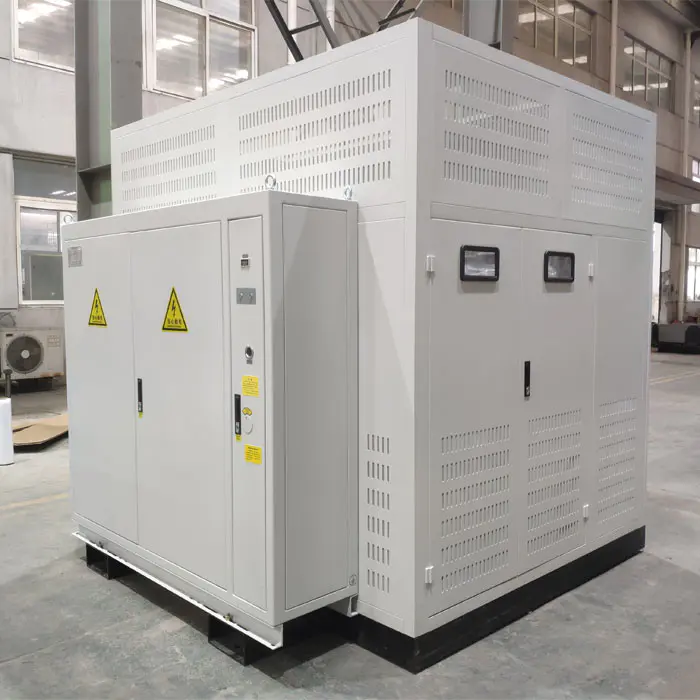

SCOBSausas transformatorius, pažangiausias elektrinis transformatorius, skirtas šiuolaikinėms energijos paskirstymo sistemoms, kur labai svarbu patikimumas, efektyvumas ir saugumas. Skirtingai nuo naftos įterptų transformatorių, sausos transformatoriai naudoja orą arba epoksidinę dervos pagrindu sukurtą izoliacijos sistemą, pašalindami poreikį izoliuoti aliejų ir siūlyti naudos. Apsilankykite mūsų svetainėje www.sgobtransformer.com, kad sužinotumėte daugiau apie mūsų produktus. Norėdami sužinoti, galite susisiekti su mumis el. Paštu enquiry@sgobtransformer.com.
