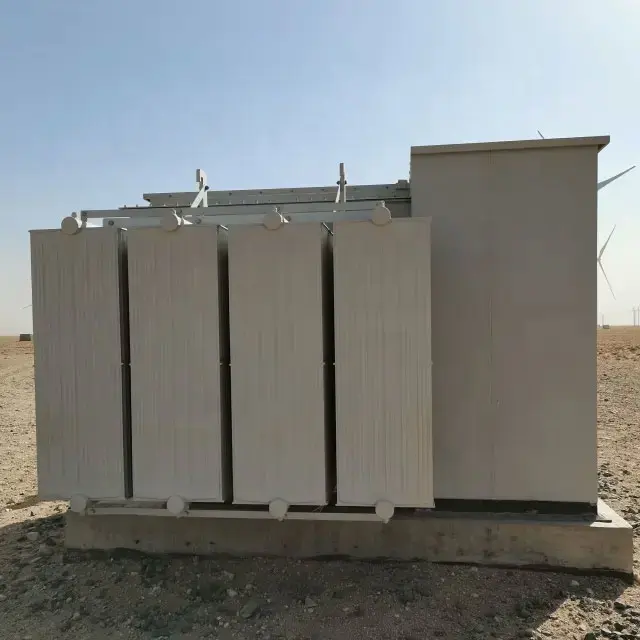

Shanghai Industrial Transformer Co., Ltd.dalyvavo elektros sistemų inžinerinėse diskusijose, kuriose1600kVA vėjo transformatoriusĮtampos santykis vaidina pagrindinį vaidmenį integruojant į tinklą ir stabiliai konvertuojant energiją iš turbinų.
Vėjo energijos sistemose transformatoriai nėra tik pasyvi įranga; jie yra ryšys tarp kintamo generatoriaus išėjimo ir stabilių tinklo reikalavimų. Vienas iš svarbiausių techninių parametrų šiame procese yra įtampos santykis, ypač vidutinio ir didelio galingumo įrenginiuose, tokiuose kaip vėjo energijos transformatoriaus įtampos koeficiento sistema. Šio koeficiento veikimo supratimas padeda paaiškinti, kaip vėjo pagaminta elektra tampa suderinama su perdavimo tinklais.
Įtampos santykis transformatoriuje reiškia ryšį tarp pirminės įtampos (įėjimo pusės) ir antrinės įtampos (išėjimo pusės). Paprastais žodžiais tariant, jis apibrėžia, kiek padidinama arba sumažinama įtampa.
1600kVA vėjo transformatoriui šis santykis nustatomas pagal apsisukimų skaičių pirminėje ir antrinėje apvijoje. Pagrindinis principas yra toks:
- Daugiau apsisukimų antrinėje pusėje → didesnė išėjimo įtampa
- Mažiau apsisukimų antrinėje pusėje → mažesnė išėjimo įtampa
Šis ryšys išreiškiamas transformatoriaus posūkių santykiu:
Įtampos santykis = pirminė įtampa / antrinė įtampa = pirminiai posūkiai / antriniai posūkiai
Vėjo energijos srityse tai tampa ypač svarbu, nes turbinos galia yra kintama ir turi būti padidinta arba sureguliuota prieš tiekiant į tinklą.
Vėjo turbinos paprastai gamina elektros energiją esant vidutinei arba žemai įtampai. Tačiau elektros tinklai veikia esant daug aukštesnei perdavimo įtampai, kad būtų efektyvūs dideliais atstumais.
1600 kVA vėjo energijos transformatoriaus įtampos santykis užtikrina, kad ši konversija vyktų sklandžiai, be didelių energijos nuostolių ar nestabilumo.
Pagrindinės priežastys, dėl kurių būtina konvertuoti įtampą:
- Vėjo turbinos galia svyruoja dėl vėjo greičio pokyčių
- Tinklo sistemoms reikalingas stabilus įtampos lygis
- Tolimųjų atstumų perdavimui reikalinga didelė įtampa, siekiant sumažinti nuostolius
- Elektros apsaugos sistemos priklauso nuo standartizuotų įtampos diapazonų
Be tinkamos įtampos transformacijos vėjo energijos integravimas į tinklą būtų neefektyvus ir nestabilus.
Nors tikslios konfigūracijos skiriasi priklausomai nuo projekto reikalavimų ir tinklo standartų, įprasta 1600 kVA vėjo transformatoriaus sąranka gali apimti įtampos perkėlimą nuo vidutinės įtampos lygių iki paskirstymo ar perdavimo lygių.
| Transformatoriaus pusė | Tipinis įtampos lygis | Funkcija |
| Pirminė pusė | 0,69kV – 1,14kV | Vėjo turbinų išėjimo kolekcija |
| Antrinė pusė | 10kV – 35kV | Tinklo integravimas arba pastočių perdavimas |
Šis patobulintas procesas leidžia 1600 kVA vėjo energijos transformatoriaus įtampos santykiui efektyviai sujungti generavimo ir perdavimo sistemas.
Transformatoriaus viduje įtampos transformacija nėra elektroninė – ji yra elektromagnetinė.
Kai kintamoji srovė teka per pirminę apviją, ji sukuria magnetinį lauką geležies šerdyje. Šis magnetinis laukas indukuoja įtampą antrinėje apvijoje. Ritės posūkių skirtumas lemia galutinį įtampos lygį.
Supaprastintas santykis yra:
- Jei antrinės apvijos yra 10 kartų didesnės už pirminę → įtampa padidėja maždaug 10 kartų
- Jei antrinių apvijų mažiau → įtampa proporcingai mažėja
Dėl šios fizinės struktūros transformatoriaus projektavimo tikslumas yra labai svarbus vėjo energijos sistemose.
Skirtingai nuo stabilių pramoninių energijos šaltinių, vėjo energijos sistemos sukuria unikalias veikimo sąlygas:
- Staigūs įvesties galios svyravimai
- Dažnas dalinės apkrovos veikimas
- Lauko aplinkos streso poveikis
- Tinklo sinchronizavimo reikalavimai
A 1600kVA vėjo transformatoriusĮtampos santykis tokiomis sąlygomis turi išlikti stabilus. Net nedideli įtampos santykio nukrypimai gali turėti įtakos tinklo sinchronizavimui arba sukelti energijos praradimą.
Norint tai išspręsti, transformatoriaus konstrukcijoje dažnai yra:
- Sustiprintos šiltinimo sistemos
- Geresnis terminis stabilumas
- Tikslus apvijų valdymas
- Patobulintas elektromagnetinis ekranavimas
Įtampos santykis nėra susijęs tik su konversija – jis tiesiogiai veikia efektyvumą.
Jei santykis netinkamai atitinka sistemos reikalavimus, gali kilti keletas problemų:
- Padidėję vario nuostoliai apvijose
- Didesnė šilumos gamyba
- Įtampos nestabilumas tinklo sąsajoje
- Sumažėjęs bendras energijos perdavimo efektyvumas
Vėjo energijos sistemose net ir nedideli efektyvumo nuostoliai laikui bėgant gali tapti dideli dėl nuolatinio veikimo. Todėl norint užtikrinti ilgalaikį veikimo stabilumą, būtina tiksliai valdyti 1600 kVA vėjo energijos transformatoriaus įtampos santykį.
Yra keletas klaidingų nuomonių, dažnai susijusių su transformatoriaus įtampos elgesiu:
1. Įtampos santykis keičiasi automatiškai su apkrova
Tiesą sakant, įtampos santykis yra nustatytas pagal projektą. Jis nesikeičia veikiant apkrovai, nors išėjimo įtampa gali šiek tiek svyruoti dėl vidinės varžos.
2. Didesnis įtampos santykis visada reiškia geresnį našumą
Nebūtinai. Santykis turi atitikti sistemos reikalavimus. Neteisingas santykio pasirinkimas gali sukelti tinklo nesuderinamumą.
3. Įtampos santykis turi įtakos tik įtampai, o ne srovei
Tiesą sakant, transformatoriaus veikimo įtampa ir srovė yra atvirkščiai susijusios. Keičiant įtampos lygį proporcingai keičiama ir srovė.
Šiuolaikiniai vėjo energijos transformatoriai labai priklauso nuo tikslios inžinerijos, kad būtų išlaikytas įtampos santykio stabilumas per ilgą eksploatavimo laiką.
Dizaino veiksniai apima:
- Apvijos geometrijos tikslumas
- Pagrindinės medžiagos magnetinės savybės
- Izoliacijos nuoseklumas
- Šiluminio plėtimosi kontrolė
Gamybos aplinkoje, pvz., sukurtoje Shanghai Industrial Transformer Co., Ltd., šie dizaino elementai yra kruopščiai suderinti, kad būtų užtikrinta, jog transformatorius patikimai veiktų vėjo jėgainių sąlygomis.
Realaus pasaulio vėjo jėgainėse įtampos santykio stabilumas turi įtakos keliems veiklos aspektams:
- Tinklo sinchronizavimo greitis
- Maitinimo kokybės nuoseklumas
- Įrangos tarnavimo laikas pastotėse
- Sistemos reakcija vėjo svyravimų metu
Tinkamai suderintas 1600 kVA vėjo transformatoriaus įtampos koeficientas padeda užtikrinti, kad vėjo turbinų energija būtų sklandžiai perduodama į regioninius ar nacionalinius tinklus be nereikalingų konversijos nuostolių.
Įtampos santykis 1600 kVA vėjo transformatoriuje yra ne tik teorinis parametras – tai pagrindinis veikimo principas, apibrėžiantis, kaip vėjo energija pritaikoma naudoti tinkle.
Jis kontroliuoja, kaip įtampa padidinama nuo turbinos generavimo lygių iki transmisijai paruoštų lygių, užtikrinant suderinamumą, efektyvumą ir stabilumą atsinaujinančios energijos sistemose. Dėl elektromagnetinės indukcijos ir tiksliai sukonstruotų apvijų santykio transformatorius palaiko pastovų veikimą net ir kintančiomis vėjo sąlygomis.
Kadangi vėjo energija ir toliau plečiasi visame pasaulyje, suprantama, kaip elgiamasi1600kVA vėjo transformatoriusĮtampos santykis išlieka svarbus kuriant stabilias ir efektyvias elektros energijos sistemas, ypač didelio masto atsinaujinančios energijos integracijos projektuose, remiamuose gamintojų, tokių kaip Shanghai Industrial Transformer Co., Ltd.
