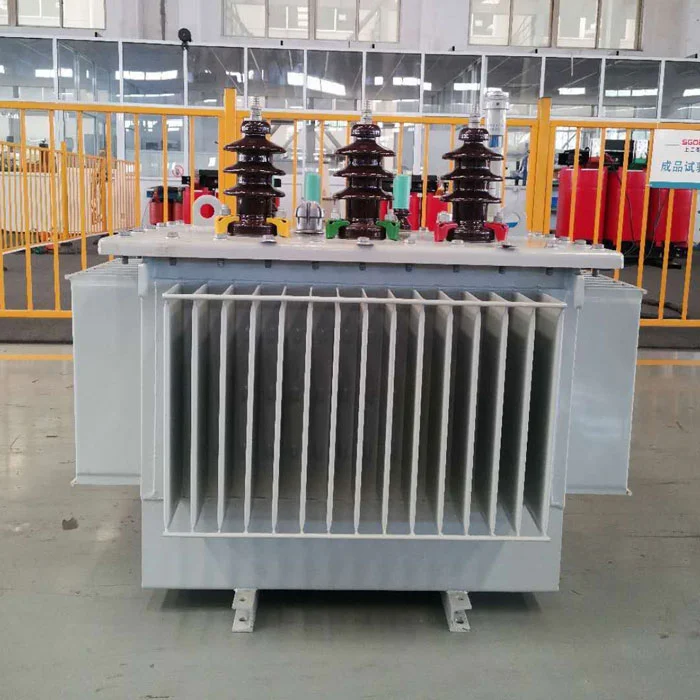

The 80kVa aliejaus panardintas transformatoriusyra uždaras galios konvertavimo įtaisas, pagamintas su šaltai valcuotu silicio plieno šerdimi ir varinių apvijų be deguonies. Jame yra spiralinės ritės konstrukcija su išilginiais alyvos kanalais, siekiant sustiprinti vidinį šilumos išsklaidymą. Trumpojo jungimo atsparumo struktūra sustiprina galą, kad apsaugotų nuo trumpalaikių srovės viršįtampių. Specialus kėlimo mechanizmas ir padėties nustatymo sistema užtikrina transportavimo stabilumą.
The 80kVa aliejaus panardintas transformatoriusGali būti naudojamas miesto energijos paskirstymo sistemose, kad atlaikytų dienos apkrovos svyravimus, o alyvos panaikinimo šilumos išsklaidymas užtikrina nuolatinį viso apkrovos veikimą. Jos korozijai atspari struktūra veiksmingai blokuoja druskos purškimo koroziją drėgnose pakrančių vietose.
Stiprinto izoliacinio aliejaus tarpo aukšto aukščio plotų konstrukcija sumažina žemo slėgio išleidimo riziką.
| Modelis | Pajėgumas (KVA) |
HV (KV) |
Lv (KV) |
Nėra apkrovos nuostolių (Kw) |
Artėja (%) |
Svoris (Kg) |
Dimensija (L*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0,2–0,4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
Ištirpę dujų komponentai reguliariai analizuojami atliekant chromatografinę analizę, o vidinė gedimų diagnozė suaktyvėja, kai acetileno koncentracijos yra nenormalios. Alyvos lygis stebimas naudojant dviejų spalvų lango indikatorių, o avarinis aliarmas suaktyvinamas, kai aliejaus lygis staiga patenka. Atliekamas metinis naftos dielektrinio stiprumo bandymas, o vakuuminio aliejaus filtravimas atliekamas, kai skilimo įtampa patenka žemiau slenksčio.
Ilgalaikė operacija, mažesnė už tam tikrą apkrovos greitį, lėmė žemą alyvos temperatūrą80kVa aliejaus panardintas transformatorius, lemia vandens analizę ir sumažino izoliacijos stiprumą. Norint išlaikyti vandens tirpumą aliejuje, reikalingas reguliarus viso apkrovos šildymas. Norint palaikyti alyvos temperatūrą, automatinį šildymą reikia suaktyvinti žiemos išjungimo metu.
Nedelsdami atlikite apvijos deformacijos dažnio atsako bandymą ir palyginkite jį su etaloniniu spektru. Patikrinkite sulaikytų varžtų poslinkį pakabindami dangtelį ir naudokite lazerio nuotolio ieškiklį, kad patikrintumėte ašinius matmenis. Atlikite bandymą be apkrovos, kad stebėtumėte nenormalią vibracijos harmoniką. Jei šerdis yra įžeminta keliuose taškuose, išardykite ir suremontuokite izoliaciją.
