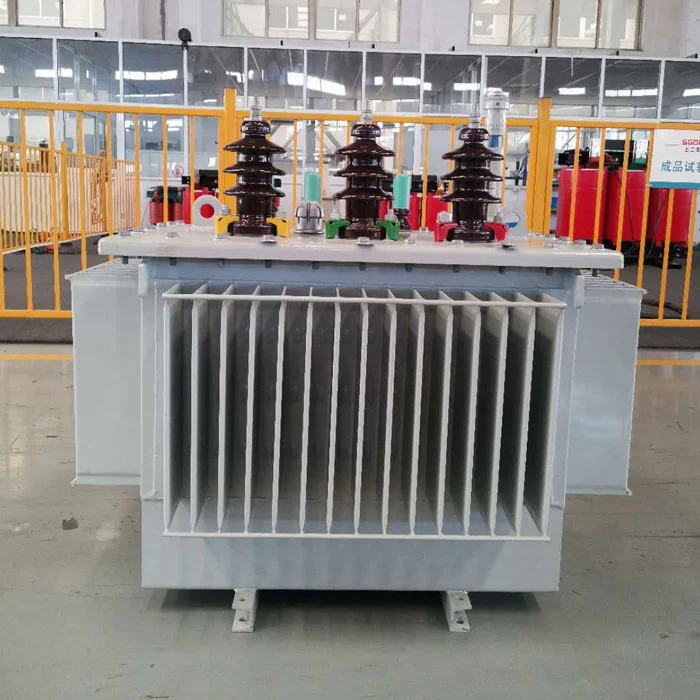

Shanghai Industrial Transformer Co., Ltd. tiekia 80 kVA alyvos panardinamąjį transformatorių komerciniam elektros paskirstymui. Pirminis pritaikymas: komerciniams objektams sumažinti nuo 10kV/20kV iki 0,4kV. Tuščiosios eigos nuostoliai 0,18 kW, apkrovos nuostoliai 1,05 kW. Metinė elektros kaina apie. 420 USD esant 50% vidutinei apkrovai. Bendras svoris 540 kg.
Gamintojas:„Shanghai Industrial Transformer Co., Ltd.“ (įvert. 2007 m.)
The80 kVA alyvos panardinamasis transformatorius, skirtas komerciniam elektros paskirstymuiyra bendra specifikacija mažoms ir vidutinėms komercinėms patalpoms, įskaitant savitarnos parduotuves (300–500 m²), bendruomenės klinikas, nedidelius viešbučius (20–30 kambarių) ir lengvosios gamybos dirbtuves, kurių bendra prijungta apkrova yra 150–250 amperų esant 0,4 kV.
| Įrangos tipas | Kiekis | Tarpinė apkrova (kVA) |
|---|---|---|
| LED apšvietimas (po 100W) | 100 šviestuvų | 10 |
| ŠVOK (kiekvienas aušinamas po 5 kW) | 4 vienetai | 20 |
| Liftas (7,5 kW) | 1 vienetas | 8 |
| Pardavimo vietos sistemos + IT | 10 darbo vietų | 5 |
| Šaldymas (komerciniai aušintuvai) | 6 vienetai | 12 |
| Įvairios prekybos vietos | - | 15 |
| Bendra tipinė apkrova | 70 kVA | |
| Saugumo riba | 10 kVA |
Šis 80 kVA į alyvą panardinamas transformatorius, skirtas komerciniam elektros energijos paskirstymui, palaiko aukščiau nurodytą tipinį komercinį mišinį su 10–15 % talpos rezervu būsimam plėtrai.
| Nominali talpa | 80 kVA |
| Pirminė įtampa | 10 ±2×2,5 % / 20 kV |
| Antrinė įtampa | 400V / 230V trifazis |
| Dažnis | 50 Hz |
| Ryšio grupė | Dyn11 (standartinis) |
| Praradimas be apkrovos (išmatuotas) | ≤0,18 kW (įprastai 0,176–0,179) |
| Apkrovos praradimas @75°C | ≤1,05 kW |
| Varža | 4 % |
| Srovė be apkrovos | ≤1,7 % (įprastai 1,5–1,6 %) |
| Bendra masė | 540 kg (alyvos masė apie 105 kg) |
| Siuntimo matmenys | 950 × 600 × 1250 mm (įdėta į dėžę) |
| Aušinimo būdas | ONAN (natūralus aliejus) |
| Triukšmo lygis 1m atstumu | ≤55 dB(A) |
| Parametras | Gamyklos bandymo vidurkis | IEC riba | Būsena |
|---|---|---|---|
| Praradimas be apkrovos | 0,177 kW | 0,20 kW (maks.) | 11,5% žemiau ribos |
| Apkrovos praradimas | 1,04 kW | 1,10 kW | 5,5 % žemiau ribos |
| Srovė be apkrovos | 1,55 % | 2,0 % | 22,5% žemiau ribos |
Skaičiavimo pagrindas: 80kVA transformatorius, veikiantis esant 50% vidutinei apkrovai (40 kVA), galios koeficientas 0,85, darbo valandos 5840 val./metus (16 val./parą × 365 dienos), elektros kaina 0,12 USD/kWh.
| Nuostolių tipas | Galia (kW) | Metinė energija (kWh) | Metinės išlaidos |
|---|---|---|---|
| Praradimas be apkrovos (24 valandas per parą, 7 dienas per savaitę) | 0.18 | 1 577 | 189 USD |
| Apkrovos praradimas (esant 50% apkrovai) | 1,05 × (0,5)² = 0,26 | 1 518 | 182 USD |
| Iš viso | 0,44 vid | 3 095 | 371 USD |
Esant 60 % vidutinei apkrovai (48 kVA), metinės išlaidos padidėja iki maždaug 440 USD.
Komerciniai transformatoriai dažnai įrengiami šalia užimtų patalpų. Triukšmo šaltiniai ir mažinimas šioje80 kVA alyvos panardinamasis transformatorius, skirtas komerciniam elektros paskirstymui:
| Triukšmo šaltinis | Įnašas | Sušvelninimas šiame modelyje |
|---|---|---|
| Šerdies magnetostrikcija | 70 % | Srauto tankis sumažintas iki 1,65 T (palyginti su 1,70 T standartu) |
| Aušinimo ventiliatorius (jei yra) | 0 % | Nėra gerbėjų – tik ONAN |
| Bako vibracija | 20 % | Antivibracinės pagalvėlės tarp šerdies ir bako |
| Magnetinis dūzgimas | 10 % | Žingsnio šerdies jungtys |
| Įrenginio tipas | Tipiška maksimali paklausa | Rekomenduojamas įvertinimas | Kodėl |
|---|---|---|---|
| Maža prekių parduotuvė (200m²) | 25-35 kVA | 50kVA | 80kVA negabaritinis |
| Prekybos centras (500m²) | 55-70 kVA | 80kVA | Atitinka tipišką apkrovą |
| Nedidelis viešbutis (25 kambariai) | 50-65 kVA | 80kVA | Leidžia kintamosios srovės apkrovos smailes |
| bendruomenės sveikatos klinika | 40-60 kVA | 80kVA | Medicininės įrangos viršįtampio marža |
| Lengvųjų mašinų dirbtuvės (3-5 mašinos) | 50-75 kVA | 80kVA | Variklio paleidimo srovė |
| Biurų pastatas (1500m²) | 60-85 kVA | 100kVA | 80kVA riba |
Jei didžiausias poreikis viršija 70 kVA ilgiau nei 4 valandas nepertraukiamai, pasirinkite 100 kVA.
| Reikalavimas | Šis 80kVA įrenginys | Pastabos |
|---|---|---|
| Reikalingas grindų plotas | 0,45 m² (870 × 510 mm) | Plius 600mm prieiga priekyje |
| Grindų pakrovimas | 540kg + alyvos sulaikymas | mažiausiai 1000 kg/m² |
| Lubų aukštis | mažiausiai 2,2 m | Prieigai prie įvorės |
| Ventiliacijos anga | 0,15 m² įėjimas + išėjimas | Natūrali konvekcija |
| Priešgaisrinė apsauga | IEC 60076-12 atitinkantis kambarys | Privaloma, kai patalpos užpildytos alyva |
| Išvalymas nuo degiųjų medžiagų | 1,5 m | Pagal NFPA 70 |
Kiekvienas 80 kVA panardinamasis į alyvą transformatorius, skirtas komerciniam energijos paskirstymui, pristatomas su bandymo ataskaita, kurioje yra šios išmatuotos vertės (ne tik „tinka/nepavyko“):
Pirkėjai gauna PDF ataskaitą su serijos numeriu, atsekamu iki gamybos partijos.
Nuo 2024 m. sausio mėn. iki 2026 m. sausio mėn. „Shanghai Industrial Transformer Co., Ltd.“ išsiuntė 47 vienetus 80 kVA (S11-M-80/10).
Šie įrenginiai buvo pristatyti klientams Filipinuose (12 vnt.), Indonezijoje (8 vnt.), Nigerijoje (6 vnt.), Vietname (5 vnt.) ir vidaus Kinijoje (16 vnt.). Referencinių klientų kontaktinė informacija gali būti pateikta pagal konfidencialumo sutartį.
Tai80 kVA alyvos panardinamasis transformatorius, skirtas komerciniam elektros paskirstymuiGamykloje išmatuotas vidutinis tuščiosios eigos nuostolis yra 0,177 kW, triukšmo lygis ≤55 dB(A) ir nulinės garantijos pretenzijos 47 išsiųstiems vienetams. Tinka prekybos centrams, mažiems viešbučiams ir lengvoms komercinėms patalpoms, kurioms reikalinga 150-250A paslauga esant 0,4kV įtampai.
