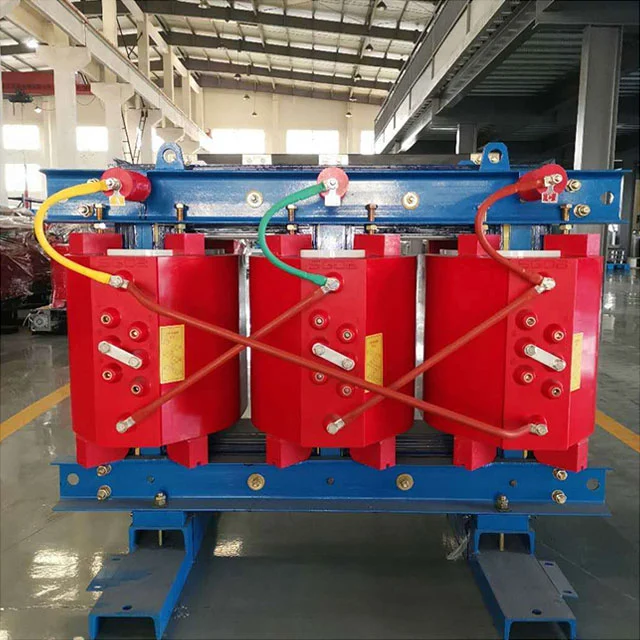

Kaip profesionalus gamintojas, SGOB norėtų pateikti aukštos kokybės 200 kVA trijų fazių 50Hz sauso tipo transformatorių, kuris yra trifazio galios konversijos įtaisas be skystos izoliacijos terpės. Sukurtas patalpose ir aplinkai jautriose vietose, jis priklauso ne priežiūra, be priežiūros, galios perdavimo ir paskirstymo pagrindinės įrangos kategorijai.
Aukštos kokybės 200 kVA trijų fazių 50Hz sauso tipo transformatorius gamina profesionalus Kinijos gamintojas SGOB, kuris realizuoja kintamosios srovės įtampos konversiją per elektromagnetinės indukcijos principą, įvertinta talpa prisitaiko prie vidutinio energijos paskirstymo reikalavimų, šerdies ir apvijos yra pritvirtintos prie kietos izoliacijos medžiagos.
Apvijos sistema priima vario laidininką ir stiklo pluoštą, sustiprintą epoksidinę dervos kompozicinę izoliaciją, kuri susidaro į gaštelį sandarinimo kūną vakuuminio slėgio liejimu.
200 kVA šerdis Trijų 50Hz 50Hz Dry tipo transformatorius priima grūdus orientuotą silicio plieno lakštą su visu įstrižo siūlių laminavimu, o paviršius padengtas drėgmei atspariu izoliaciniu dažų sluoksniu. Šilumos išsklaidymo kanalas yra suprojektuotas su trimatėmis korio oro praėjimais, o šilumos išsklaidymas aktyviai realizuojamas naudojant temperatūros kontroliuojamą „Start-Stop“ ventiliatorių.
Korozijai atspari varinė juosta, skirta jungiaminiams gnybtams, palaikant dvikryptį kabelio prieigą. Korpusas priima šaltai suvyniotą plieno plokštelių purškimo technologiją, o „Shock Absorber“ montavimo sąsaja yra rezervuota apačioje.
Veikimo metu ventiliacijos ortakis neturi būti laikomas dulkių, o ventiliacijos ortakyje dulkių kaupimasis reguliariai valomas naudojant neigiamą slėgio dulkių surinkimo įrangą. Patikrinkite, ar jungiamieji gnybtai pritvirtinami kartą per šešis mėnesius, ir iš naujo užrakinkite juos iš eilės sukimo momento veržliarakčiu. Atsparumo izoliacijos testas turėtų būti atliekamas, kai drėgmė yra mažesnė už ribinę vertę. Prieš matavimą atjunkite visas išorines jungtis. Po staigaus elektros energijos tiekimo nutraukimo įrangai leidžiama stovėti tol, kol temperatūra atitiks aplinkos temperatūrą prieš paleidžiant iš naujo. Cheminiai tirpikliai draudžiami valyti apvalkalo paviršių. Jį nuvalyti gali būti naudojami tik neutralūs plovikliai.
200 kVA trijų fazių 50Hz sauso tipo transformatorius naudojamas komerciniame komplekso paskirstymo kambaryje, aukštybinių pastatų avarinio maitinimo sistema, ligoninės operacinės atsarginės grandinės, duomenų centro nepertraukiama maitinimo maitinimo jungtis, tikslios gamybos dirbtuvės Pagrindinis kabelio konvertavimo mazgas, Port Crane Power District Station ir Subway Station Control Control Center ir kiti patalpų galios centrai, kuriems reikalinga gaisro apsauga ir eksploatavimo apsauga.
Palyginti su įprastais sauso tipo transformatoriais, 200 kVA vakuuminio liejimo procesas trijų fazių 50Hz sauso tipo transformatorius pašalina oro tarpą apvijų viduje, o dalinė išleidimas yra žymiai mažesnis nei neuždengtų struktūrų. Epoksidinės dervos ir vario laidininko šiluminio išsiplėtimo koeficientas yra suderintas, kad būtų išvengta šiluminio ciklo sukelto izoliacijos sluoksnio. Trimačio šilumos šilumos šilumos šilumos išsklaidymo struktūros efektyvumas viršija tradicinių plokštumų pelekų, o temperatūros kilimas sumažėja esant tokiai pačiai apkrovai. Pagrindinė visų pasvirusių jungčių technologija sumažina magnetinės grandinės nuostolius, o nekrovimo srovė yra geresnė už bendrą pramonės lygį. Apsauginio korpuso rūdžių prevencinė danga praeina pagreitintą druskos purškalo bandymą, o metalinių dalių korozijos rizikos nėra drėgnoje aplinkoje.
| Modelis | Nėra apkrovos nuostolių (W) |
Apkrovos praradimas (120%) |
Artėja (%) |
Noload srovė (%) |
Triukšmo lygis (LPA) db |
Svoris (Kg) |
| SC (B) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (B) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (B) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (B) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (B) 10–125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (B) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (B) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (B) 10–250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (B) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (B) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (B) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (B) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (B) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (B) 10–1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (B) 10–1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (B) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (B) 10–2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (B) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (B) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (B) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| Modelis | Matmuo (mm) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC (Z) (B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (Z) (B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (Z) (B) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (Z) (B) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (Z) (B) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC (Z) (B) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC (Z) (B) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (Z) (B) 10–250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC (Z) (B) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (Z) (B) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (Z) (B) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC (Z) (B) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC (Z) (B) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (Z) (B) 10–1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (Z) (B) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (Z) (B) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (Z) (B) 10–2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC (Z) (B) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (Z) (B) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC (Z) (B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| Modelis | Talpa (KVA) | Ilgis (Mm) |
Plotis (mm) | Ūgis (Mm) |
Išilginis (mm) | Horizontalus (mm) | Svoris (kg) |
| SC (Z) (B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (Z) (B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (Z) (B) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (Z) (B) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (Z) (B) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC (Z) (B) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC (Z) (B) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (Z) (B) 10–250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC (Z) (B) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (Z) (B) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (Z) (B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC (Z) (B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC (Z) (B) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (Z) (B) 10–1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (Z) (B) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (Z) (B) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (Z) (B) 10–2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC (Z) (B) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (Z) (B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC (Z) (B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
Ar trimatė aušinimo struktūra reikalauja papildomos priežiūros?
Ventiliatoriaus modulis priima guolių sandariklio dizainą ir gali būti pakeistas kaip visuma po to, kai sukauptas eksploatavimo laikas pasiekia slenkstį be tepimo ir priežiūros.
Kaip išvengti galinės korozijos pakrančių vietose, kuriose yra didelis druskos rūkas?
Kontaktinis 200 kVA trijų fazių 50Hz sauso tipo transformatorius yra nikelio-Zinko lydinio daugiasluoksnio kompozicinio proceso su pasirenkamomis gnybtų apsaugos rankovėmis, kurias galima montuoti druskos purškimo kontaktui atskirti.
