Prekės aprašymas

SGOB 1250kva Dry Transformer yra moderniausias elektros prietaisas, sukurtas taip, kad atitiktų šiuolaikinių pramoninių, komercinių ir institucinių įrenginių didelės galios poreikius. Tvirtas 1250 kilovoltų amperų (kva) galios transformatorius yra pažangių inžinerinių ir technologinių naujovių įrodymas, užtikrinantis neprilygstamą patikimumą, efektyvumą ir ilgaamžiškumą.

Viena iš išskirtinių SGOB 1250kva sausojo transformatoriaus savybių yra jo sauso tipo konstrukcija. Skirtingai nuo tradicinių alyvos pripildytų transformatorių, šis modelis pašalina nuotėkio ir aplinkos užteršimo riziką, suderindamas su pasaulines tvarumo pastangas ir skatina švaresnius energijos sprendimus. Šis aplinkai nekenksmingas požiūris užtikrina, kad transformatorius teigiamai prisidės prie bendruomenės ir planetos.

Transformatoriaus kompaktiškas plotas ir tvirta konstrukcija puikiai tinka montuoti ribotoje erdvėje. Jo tvirta konstrukcija garantuoja ilgalaikį patikimumą ir sklandų veikimą net ir sudėtingiausiomis pramonės sąlygomis. SGOB 1250kva sausas transformatorius gali atlaikyti dideles apkrovas, todėl jis yra puikus pasirinkimas tais atvejais, kai dideli energijos poreikiai yra pastovūs ir svarbūs.

Nuo gamybos įrenginių ir duomenų centrų iki sveikatos priežiūros įstaigų ir švietimo miestelių – SGOB 1250kva sausas transformatorius yra pasirengęs tiekti patikimą energiją ten, kur jos reikia. Jo pažangi aušinimo sistema užtikrina, kad transformatorius veiktų efektyviai ir tyliai, sumažinant triukšmo taršą ir šilumos gamybą. Tai savo ruožtu prailgina transformatoriaus tarnavimo laiką ir pagerina bendrą vartotojo patirtį.

Be to, SGOB 1250kva Dry Transformer turi pažangių funkcijų rinkinį, skirtą maksimaliai padidinti energijos vartojimo efektyvumą ir sumažinti eksploatavimo išlaidas. Jame naudojamos aukštos kokybės medžiagos ir naujausi gamybos metodai, siekiant sumažinti energijos nuostolius ir maksimaliai padidinti galios tiekimą į apkrovą. Tai užtikrina, kad įmonės gali optimizuoti savo energijos suvartojimą, sumažinti anglies pėdsaką ir sutaupyti pinigų už energiją.

Be įspūdingų techninių specifikacijų, SGOB 1250kva sausas transformatorius taip pat žinomas dėl savo lengvos priežiūros ir lankstumo. Jo modulinė konstrukcija leidžia lengvai pasiekti ir aptarnauti, sumažinant prastovų ir priežiūros išlaidas. Be to, transformatorius gali būti pritaikytas, kad atitiktų konkrečius klientų reikalavimus, užtikrinant, kad jis sklandžiai tilptų į bet kokią programą ar aplinką.

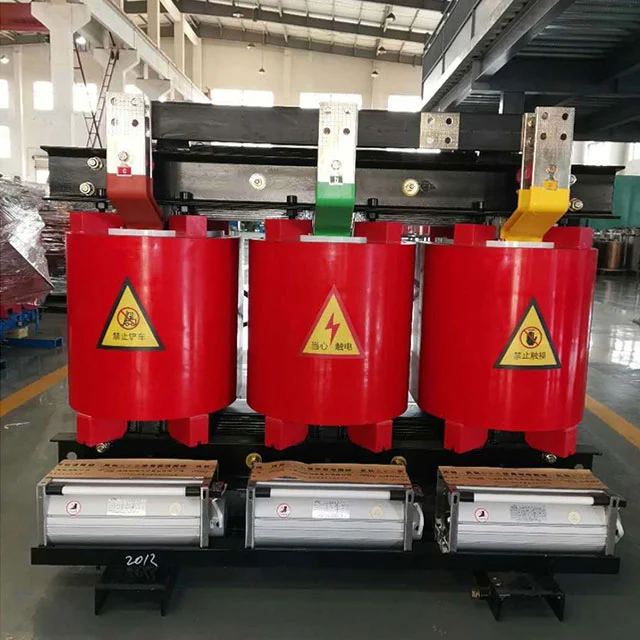

1250kva Dry Transformer

PRODUKTO SAVYBĖS

„Shanghai Industrial Transformer Co., Ltd.“ pagamintas epoksidinės dervos liejimo 1250kva sausas transformatorius yra sukurtas ir suprojektuotas bendradarbiaujant su Shenyang Transformer Research Institute, įdiegiant pažangias užsienio technologijas. Produkto patikimumo indeksas pasiekė tarptautinį pažangų lygį.

SGOB 1250kva sausas transformatorius yra saugus, antipirenas ir ugniai atsparus, be taršos ir gali būti montuojamas tiesiogiai apkrovos centre. Jis nereikalauja priežiūros, jį lengva montuoti, turi mažas bendras eksploatavimo išlaidas, mažus nuostolius, geras drėgmei atsparus veikimas, gali normaliai veikti esant 100% drėgmei ir gali būti pradėtas naudoti be išankstinio džiovinimo po išjungimo. Jis turi mažą dalinį iškrovimą, mažą triukšmą, stiprią šilumos išsklaidymo funkciją ir gali veikti esant 150% vardinei apkrovai priverstinio oro aušinimo sąlygomis.

SGOB 1250kva sausasis transformatorius dabar plačiai naudojamas aukštybiniuose pastatuose, komerciniuose centruose, oro uostuose, stotyse, dokose, metro, gamyklose, požeminėse paskirstymo stotyse, naftos gręžimo platformose jūroje, elektrinėse ir kitose vietose, kuriose yra atšiauri aplinka ir naudojimo sąlygos.

1250kva Dry Transformer

Pagrindinės medžiagos ir savybės

Ritei kaip laidininkas naudojama F klasės izoliuota varinė viela, o kaip izoliacija – stiklo pluošto ir epoksidinės dervos kompozitinė medžiaga. Jo plėtimosi koeficientas yra artimas vario laidininko plėtimosi koeficientui ir turi gerą atsparumą smūgiams, temperatūros pokyčiams ir atsparumą įtrūkimams. Visi stiklo pluošto ir epoksidinės dervos komponentai savaime užgęsta ir toliau nedega. Tuo pačiu metu aukštos įtampos ritė yra išlieta epoksidine derva esant 1 mbar vakuumo būsenai, o ritės viduje nėra burbuliukų, todėl dalinis ritės iškrovimas yra mažas. Tuo pačiu metu efektyviai sumažinamas transformatoriaus nuostolis.

Transformatoriaus geležinė šerdis pagaminta iš 30EH120 serijos didelio pralaidumo šalto valcavimo silicio plieno lakštų su tvarkinga grūdėtumo orientacija, importuota iš Nippon Steel, Japonija, su 45° kampinėmis jungtimis ir keturių lygių laipsniškai sukrauti. Geležies šerdies paviršius yra padengtas izoliuojančiais dervos dažais, kad būtų išvengta drėgmės ir rūdžių, o du spaustukai ir tvirtinimo detalės turi antikorozinius apsauginius sluoksnius. Visoje geležies šerdyje yra nesudėtas geležinis jungas ir plieninė traukimo plokštė, kuri veiksmingai sumažina tuščiosios eigos nuostolius, srovę be apkrovos ir geležies šerdies triukšmą.

Žemos įtampos ir didelės srovės ritėms trumpojo jungimo įtempis yra didelis, kai įvyksta trumpasis jungimas, o žemos įtampos posūkių skaičius yra mažas. Kuo didesnė žemos įtampos srovė, tuo ryškesnė bus nestabilių amperų posūkių problema, kai naudojamas vielos apvijos tipas. Taip pat reikia atsižvelgti į šilumos išsklaidymo problemą. Šiuo metu folijos apvijos naudojimas žemai įtampai gali geriau išspręsti minėtas problemas. Visų pirma, folijos gaminiai neturi ašinių posūkių ir ašinių apvijų spiralės kampų. Aukštos ir žemos įtampos apvijų posūkiai amperais yra subalansuoti, o transformatoriaus ašinis įtempis yra mažas, kai įvyksta trumpasis jungimas. Antra, dėl plonos izoliacijos proceso metu galima pasirinkti daugiasluoksnius ortakius, taip pat geriau išspręsta šilumos išsklaidymo problema. Vidinis ritės suvirinimas visiškai automatinėje folijos vyniojimo mašinoje naudoja ksenoninį suvirinimą, kuris pasižymi dideliu tikslumu, mažu atsparumu suvirinimui ir nėra išorinio suvirinimo proceso. DMD izoliacija naudojama tarp apvijų sluoksnių, o galai sandarinami ir sukietinami derva po apvijos.

The cross-flow top-blowing cooling fan is adopted, which has the characteristics of low noise, high wind pressure, beautiful appearance, etc., and enhances the overload capacity of the transformer. The temperature control adopts an intelligent temperature controller to improve the safety and reliability of the transformer operation.

1250kva Dry Transformer

PRODUKTO APRAŠYMAS

Epoksidinės dervos izoliuotas sauso tipo transformatorius yra labai saugus produktas. Jį galima montuoti tiesiai į apkrovos centrą. Jis gerai veikia 100% drėgnumo aplinkoje be išankstinio džiovinimo. Jis buvo plačiai naudojamas statybų srityje, komerciniame centre, oro uoste, stotyje, uoste, metro, gamykloje, požeminėje elektros paskirstymo stotyje, jūroje esančioje naftos gręžimo platformoje, elektrinėje ir kt.

PRODUKTO SAVYBĖS

● Atsparus ugniai

● Atsparumas drėgmei

● Lengva priežiūra ir montavimas

● Geras važiavimas atšiauriomis aplinkos sąlygomis

● Neteršiantis produktas

● Maži nuostoliai visapusiškos operacijos metu

Dry Transformer

PARAMETRAI

MODELIS	NĖRA KROVOS NUTRAUKIMO (W)	KROVOS NUTRAUKIMAS (120 %)	IMENDENCIJA (%)	NOLOAD SROVĖ (%)	TRIUKŠMO LYGIS (Lpa) dB	SVORIS (KG)
SC(B)10-30/10	205	750	4	2.3	57	290
SC(B)10-50/10	285	1060		2.2	57	360
SC(B)10-80/10	380	1460		1.7	59	590
SC(B)10-100/10	410	1670		1.7	59	640
SC(B)10-125/10	470	1960		1.5	60	670
SC(B)10-160/10	550	2250		1.5	60	870
SC(B)10-200/10	650	2680		1.3	61	1040
SC(B)10-250/10	740	2920		1.3	61	1220
SC(B)10-315/10	880	3670		1.1	63	1470
SC(B)10-400/10	1000	4220		1.1	63	1760
SC(B)10-500/10	1180	5170		1.1	64	2050
SC(B)10-630/10	1300	6310	6	0.9	65	2360
SC(B)10-800/10	1540	7360		0.9	65	2730
SC(B)10-1000/10	1750	8610		0.9	65	3270
SC(B)10-1250/10	2030	10260		0.9	67	3840
SC(B)10-1600/10	2700	12400		0.9	68	4920
SC(B)10-2000/10	3000	15300		0.7	70	5780
SC(B)10-2500/10	3500	18180		0.7	71	6600
SC(B)10-3150/10	4000	18800		0.5	71	7800
SC(B)10-4000/10	4700	22000		0.5	76	10000

MODELIS	MATMENYS (MM)
MODELIS	a	b	c	d	e	f	g	h	K₁	K₂
SC(Z)(B) 10-30/10	1120	850	1100	400	750	640	290	260	270	135
SC(Z)(B) 10-50/10	1170	850	1160	400	810	700	310	270	290	145
SC(Z)(B)10-80/10	1210	900	1240	450	890	760	320	280	290	145
SC(Z)(B)10-100/10	1240	900	1280	450	940	880	320	275	295	142.5
SC(Z)(B)10-125/10	1270	950	1330	550	980	920	325	280	310	155
SC(Z)(B)10-160/10	1310	1100	1360	550	1010	960	305	260	315	157.5
SC(Z)(B)10-200/10	1350	1140	1400	660	1050	980	310	265	340	170
SC(Z)(B)10-250/10	1420	1210	1430	660	1075	1010	300	255	355	177.5
SC(Z)(B)10-315/10	1460	1250	1460	660	1100	1050	305	260	365	182.5
SC(Z)(B)10-400/10	1520	1280	1520	660	1165	1090	315	270	375	187.5
SC(Z)(B)10-500/10	1530	1320	1580	660	1205	1150	320	275	385	182.5
SC(Z)(B)10-630/10	1670	1350	1630	660	1280	1200	325	280	430	215
SC(Z)(B)10-800/10	1680	1350	1650	820	1300	1220	340	295	445	222.5
SC(Z)(B)10-1000/10	1770	1420	1750	820	1390	1310	345	300	465	232.5
SC(Z)(B)10-1250/10	1880	1530	1790	820	1430	1350	355	310	485	242.5
SC(Z)(B)10-1600/10	1960	1530	1860	1070	1520	1420	375	330	510	255
SC(Z)(B)10-2000/10	2000	1620	1960	1070	1600	1500	395	350	510	255
SC(Z)(B)10-2500/10	2100	1680	2040	1070	1680	1560	425	380	550	275
SC(Z)(B)10-3150/10	2240	1750	2150	1070	1800	1660	460	410	580	290
SC(Z)(B) 10-4000/10	2370	1840	2310	1070	1960	1800	500	450	630	315

MODELIS	TALPA (KVA)	LENGTH (MM)	WIDTH (mm)	AUKŠTIS (MM)	ILGINIAI (MM)	HORIZONTALUS (mm)	SVORIS (KG)
SC(Z)(B) 10-30/10	30	770	500	750	400	450	285
SC(Z)(B) 10-50/10	50	820	500	810	400	450	330
SC(Z)(B)10-80/10	80	860	550	890	450	500	465
SC(Z)(B)10-100/10	100	890	650	940	450	600	530
SC(Z)(B)10-125/10	125	920	650	980	550	600	640
SC(Z)(B)10-160/10	160	960	800	1010	550	750	760
SC(Z)(B)10-200/10	200	1000	800	1050	660	750	905
SC(Z)(B)10-250/10	250	1070	900	1075	660	850	1085
SC(Z)(B)10-315/10	315	1110	900	1100	660	850	1175
SC(Z)(B)10-400/10	400	1170	900	1165	660	850	1460
SC(Z)(B) 10-500/10	500	1180	970	1205	660	920	1670
SC(Z)(B) 10-630/10	630	1320	1000	1280	660	950	1890
SC(Z)(B)10-800/10	800	1325	1000	1300	820	950	2320
SC(Z)(B)10-1000/10	1000	1420	1180	1390	820	950	2800
SC(Z)(B)10-1250/10	1250	1530	1320	1430	820	1270	3255
SC(Z)(B)10-1600/10	1600	1610	1320	1520	1070	1270	4115
SC(Z)(B) 10-2000/10	2000	1650	1500	1600	1070	1450	4690
SC(Z)(B)10-2500/10	2500	1750	1550	1680	1070	1500	5620
SC(Z)(B) 10-3150/10	3150	1890	1550	1800	1070	1500	6850
SC(Z)(B) 10-4000/10	4000	2020	1630	1960	1070	1580	8110

Dry Transformer

ĮMONĖS PROFILIS

„Shanghai Industry Transformers Co., Ltd“ (SGOB) yra plataus spektro elektros paskirstymo įrangos tiekėjas. Mūsų produktai apima:

● Alyvos transformatoriai

● 35KV alyviniai transformatoriai

● Ekspoksidinės dervos izoliacijos sauso tipo galios transformatoriai

● Amorfinio lydinio paskirstymo transformatoriai

● Fotovoltiniai transformatoriai

● Vėjo energijos transformatoriai

● Dėžės tipo pastočių transformatoriai

company company

Our company was founded in 2007 and today has a 40,000sqm workshop and more than 200 employees. Our products are widely used in a broad range of industries such as power generation and distribution, coal production, metallurgy, oil and gas, chemicals, construction, ports, airports, railway and municipal infrastructure.

company

Taip pat gaminame susijusią įrangą, pvz., elektros spintas ir gaubtus, skirstomąsias dėžes. Šiuo metu plečiame savo gaminių asortimentą į kitas su energija susijusias sritis, pvz., karštai susitraukiančias jungtis, elektros kabelius ir susijusią mechaninę įrangą ir tt Mūsų tikslas yra sukurti vieno langelio sistemą. elektros įrangos ir dalių tiekimo platforma mūsų pasaulinei klientų bazei.

company company

Mes pasitikime savo griežta kokybės kontrolės sistema, kad galėtume pristatyti aukščiausios kokybės produktus. Iš mūsų 200 darbuotojų 46 yra inžinieriai. Mūsų kokybės sistema apima šias kvalifikacijas:

● National Transformers Quality Supervision Center of China

● ISO-9001:2008 kokybės vadybos sistema

● ISO-14001:2004 Aplinkos vadybos sistema

● OHSMS18000 sveikatos ir saugos sistema

certificate

Mūsų patentai:

patent

Mūsų gamybos ir kokybės tikrinimo galimybės apima:

● Automatinis folijos vyniojimas

● Skaitmeninis silikoninio plieno lakštas ir pjaustymas

● Visiškai automatinė vakuuminio džiovinimo krosnelė ir lakavimo linija

● HAEFLY dalinio iškrovimo testeris

● HAEFLY power analyzer

● HAEFLY harmonikų analizatorius

Dry Transformer

Rezultatas yra puikus produktas, pasižymintis dideliu efektyvumu, mažesniu galios išsklaidymu ir mažu triukšmu, kad maksimaliai padidintumėte investicijas į infrastruktūrą.
